變壓器的接地電阻為什么不能大于4Ω
接地電阻是電氣設備中一個重要的參數，其有著硬性的規范指標，通過分析電氣設備的電阻規范要求，我們可以發現：大多數的接地電阻是在4歐以下，你知道這是為什么嗎？
我們先從接地電阻的定義說起，接地電阻就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，其作用是向大地放電，以保證安全。
其直接體現了電氣裝置與“地”接觸的良好程度。對于不同地接地要求，阻值規范也是不一樣的，總結為：
1、獨立的防雷保護接地電阻應小于等于10歐；
2、獨立的安全保護接地電阻應小于等于4歐；
3、獨立的交流工作接地電阻應小于等于4歐；
4、獨立的直流工作接地電阻應小于等于4歐；
5、防靜電接地電阻一般要求小于等于100歐。
6、共用接地體（聯合接地）應不大于接地電阻1歐。
可以看到，絕大數的接地電阻都在4歐以下，這與他們的接地要求有關。一般有這些接地方式：
1. 保護接地：電氣設備的金屬外殼，混凝土、電桿等，它的絕緣損壞，有可能會造成帶電產生，所以要進行接地。
2. 防靜電接地：防止靜電的接地，在易燃油、天然氣貯藏罐、管道、電子設備上會使用這種接地。
3. 防雷接地：將雷電引于地下而進行接地。
4.工作接地：電力系統中中性點、消弧線圈接地。
這些接地的作用，都是防止帶電的產生，把點引入大地，達到保障人體與設備安全的作用。其放電過程中，會產生一個故障電流，這個電流通常是不大于10A.，根據歐姆定律，當接地電阻為4Ω時，流過接地電阻時產生的故障電壓為4x10=40V。是低于人體的安全電壓值50V，因此接地電阻的最高限值就規定在了4Ω。
你學會了嗎？

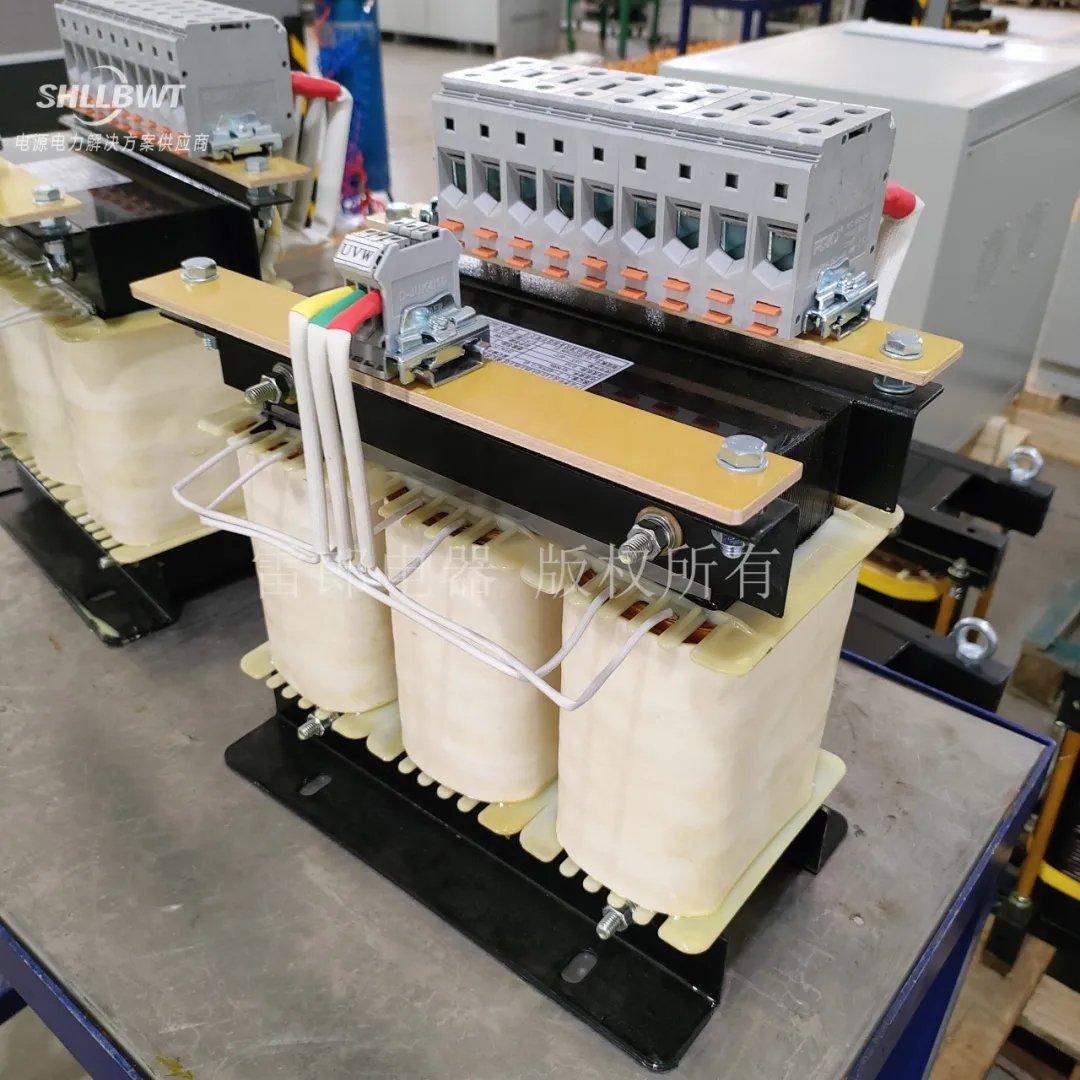

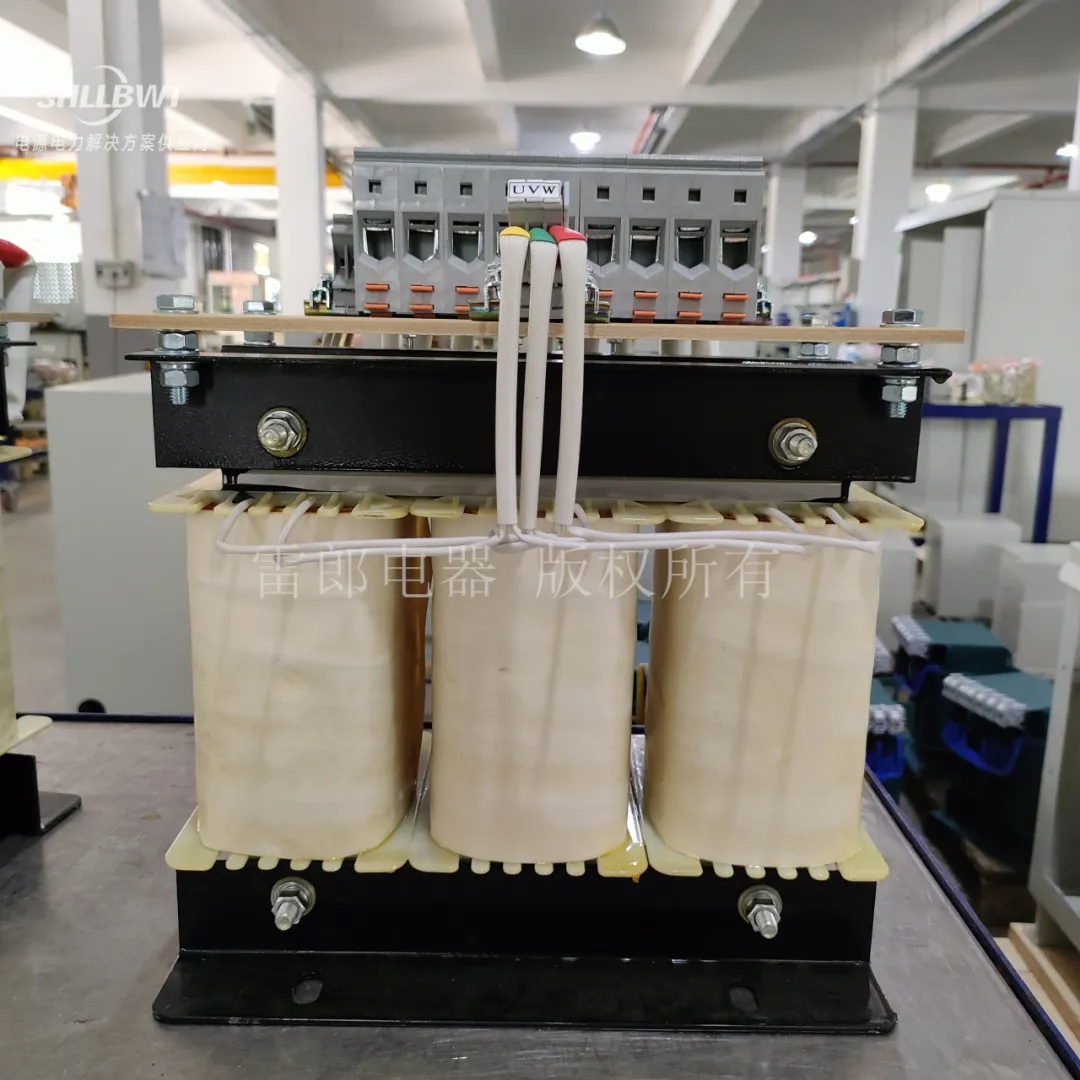

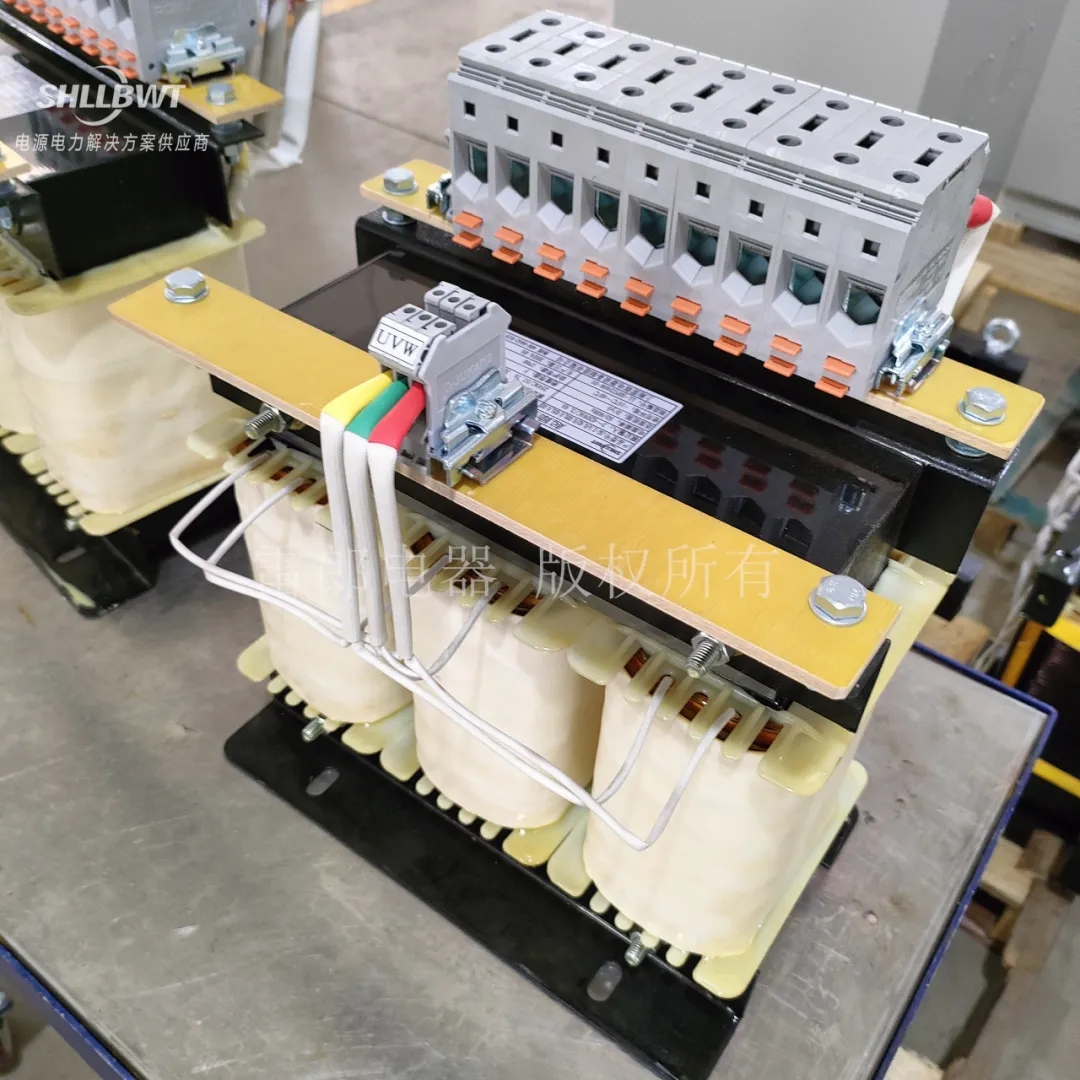

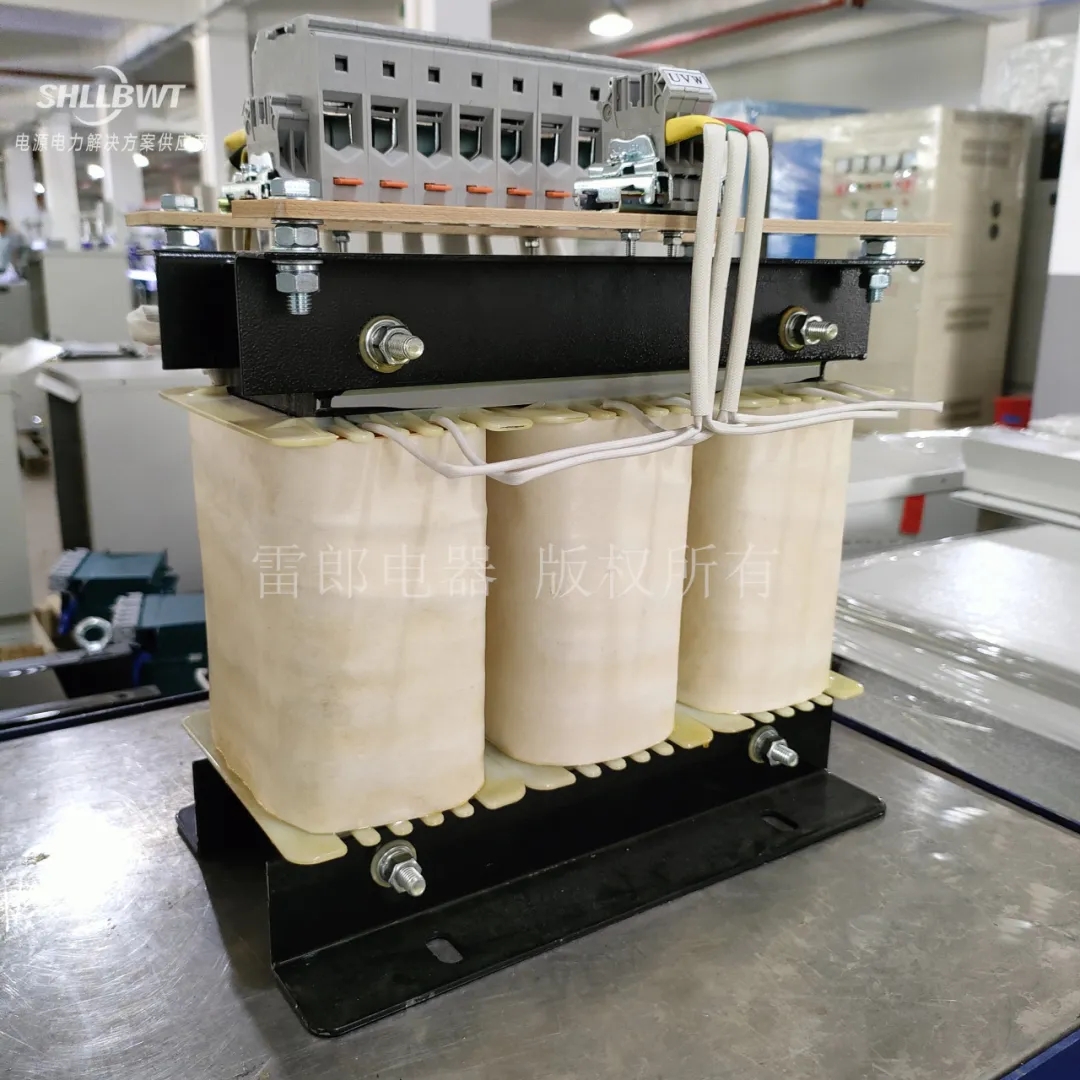

圖：雷郎電器
