變壓器鐵心裝配的工藝要求
分類：電工知識
作者：
發布時間：2024-05-14
訪問量：1359
變壓器鐵心是變壓器磁路的載體，其主要由硅鋼片、絕緣材料、夾緊件、接地片組成。除了優質的鐵心原料外，其裝配的工藝也在一定的程度中反映了變壓器廠家的產品質量。
變壓器鐵心裝配注意事項
變壓器鐵心的裝配，主要依據于圖紙。應嚴格根據圖紙上標注的尺寸與規格進行裝配，在此基礎上，需要額外注意這幾點：

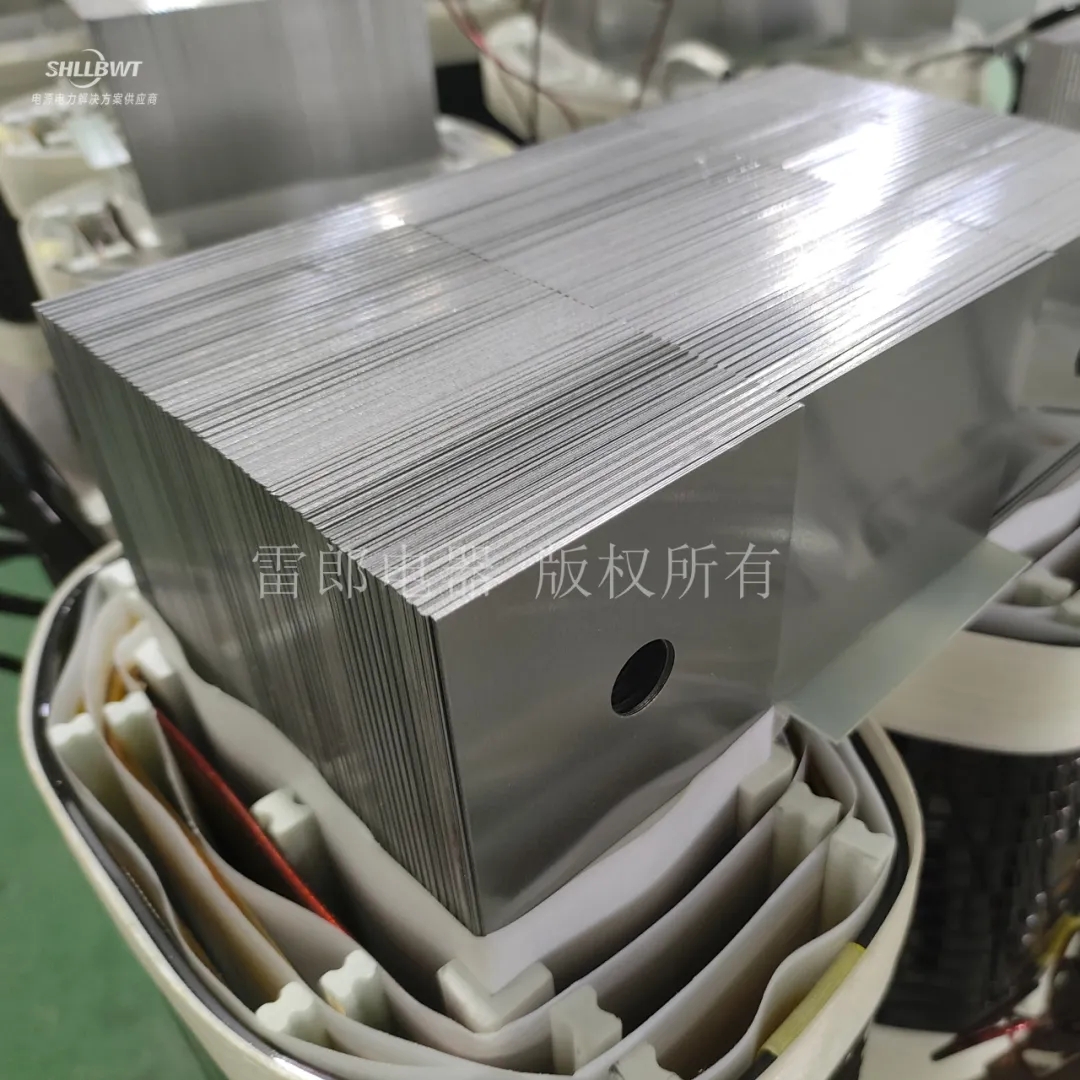

1.鐵芯硅鋼片表面平整，絕緣漆膜無脫落，無油垢和雜質。絕緣材料保持完整，無破損和裂紋出現。架緊件保持一定的緊固度，有一定的機械強度。
2.裝配時確保鐵心軸線的偏差不能夠超出規定的標準，對接縫大小以及疊片的波浪度進行檢查，保持硅鋼片間一定合理的縫隙，避免搭接情況的出現。
3. 硅鋼片不得構成閉合回路，同時應有一點接地，鐵心與上下夾件、方鐵、壓板、底腳板間均應保持良好絕緣，避免接地情況出現。
4. 接地片用厚度0.5mm，寬度不小于30mm的紫銅片，插入3～4級鐵心間，對大型變壓器插入深度不小于80mm，其外露部分應包扎絕緣，防止短路。
變壓器鐵芯制造工藝的改進方法
1. 對鐵芯裝配工序進行細化，加強對其監控與溯源管理，提高檢測響應度。對于裝配不合格產品，及時發現與處理，促進生產效率的提高。
2. 對技術指標進行定量化，確保了生產人員在生產的過程中具有可操作性的依據。
3. 使用科學手法進行檢測，采用相應的檢驗標準來進行對比，提高產品的統一度。
4. 引入先進裝配技術進行裝配制造。
從鐵心的裝配工藝，也可以看出一部分變壓器的質量好壞，這也是我們一直建議進行探廠的原因。

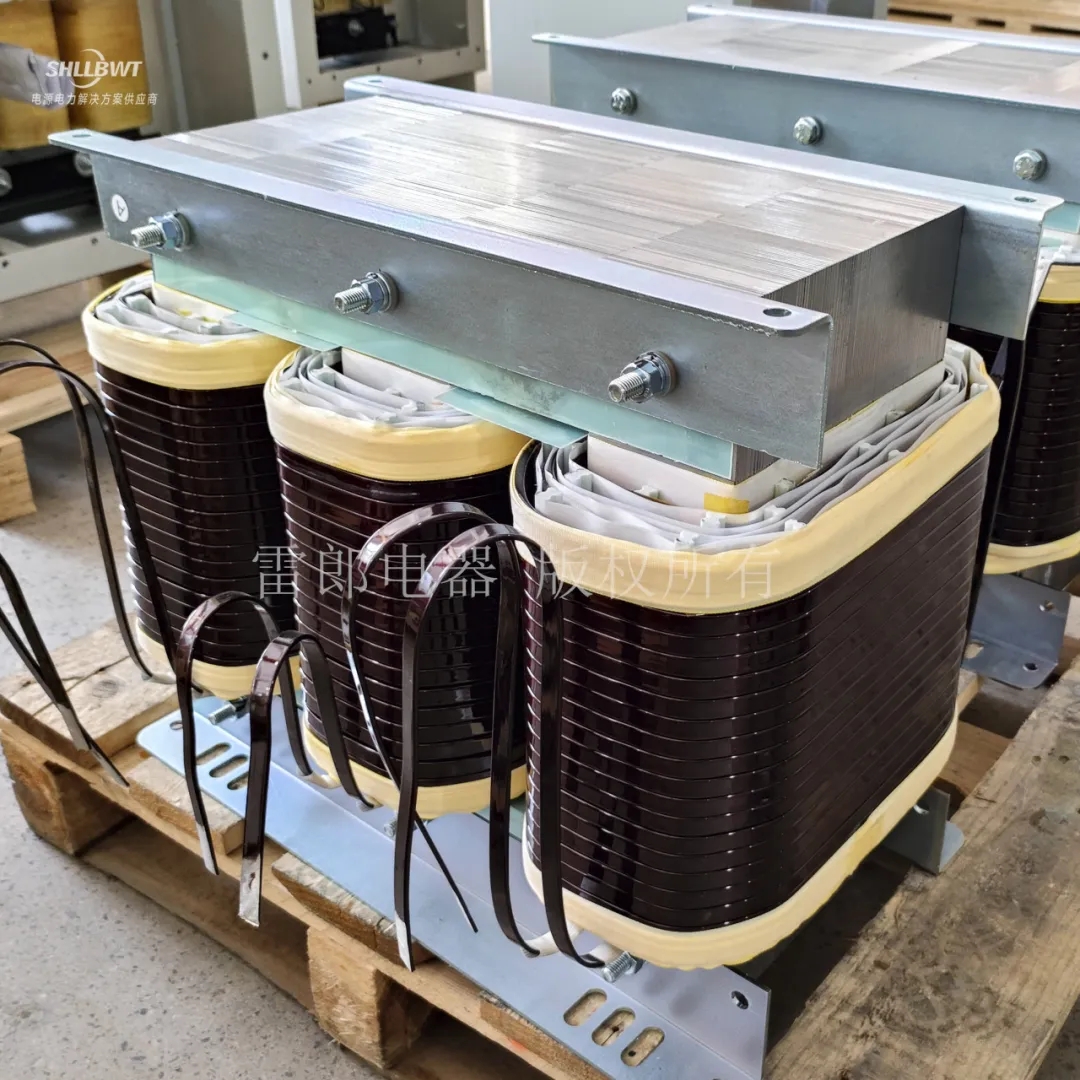

鐵心表面平整，漆膜均勻，裝配嚴整，具有一定地美感及工藝水平，是對于變壓器的制造工藝要求。當然，如果您想了解到更多雷郎變壓器相關產品情況，歡迎聯系我們進行來訪實地考察！
