醫用變壓器絕緣設計的基本要求和原則
絕緣系統是醫用變壓器的重要組成部分，為滿足電氣強度的要求，需要采用合理地絕緣結構。
常見地絕緣有：覆蓋，絕緣層和絕緣隔板三種類型。主要運用部分為：繞組間的絕緣、繞組對地絕緣，各相間的絕緣，引出線對地與繞組絕緣，分接開關與繞組間絕緣，同一繞組中不同點間絕緣（線餅間，層間，線匝間）。

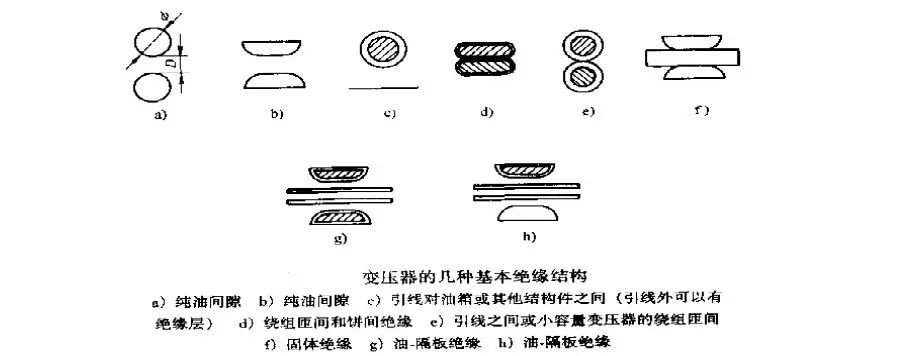

常見的絕緣結構
絕緣結構的設計，是運用電場分析、漏磁場分析、溫度場分析、電動力分析等各種“場”論分析軟件進行分析與優化，得出最小安全裕度的絕緣距離及最節省的絕緣布置。絕緣系統影響著變壓器的整體使用壽命，為保證其長期安全可靠運行，其需要滿足以下基本要求：電氣強度（低局放），耐熱強度（無局部過熱），機械強度（抗短路能力）。
醫用變壓器絕緣結構布置的設計依據為：線圈所承受的絕緣耐壓水平及與其他線圈和出頭的電壓差。通過合理地放置絕緣結構，降低導體表面及附件油隙的場強，使其耐受場強小于擊穿場強，并盡可能的采取減少局放和防止沿面爬電的設計措施。而對于絕緣件地要求為：邊緣光滑倒圓角，無毛刺，無破損起層及裂紋，密化處理，干燥不受潮，無金屬粉塵及其它異物。
絕緣系統的質量對于醫用變壓器長期穩定運行有著重要的意義。在我們雷郎電器，采用這樣的方法進行保障變壓器的長效穩定運行：1.選用優質的品牌絕緣紙，端子，銅排，輔料進行變壓器的制造；2.對變壓器表面進行分段式浸漆工藝，達到H級絕緣標準；3.優化變壓器設計，在現有產品基礎上進行改良升級；4.提高變壓器質檢標準，排除毛刺、破損、裂紋、受潮、粉塵異物的影響造成絕緣件性能下降。

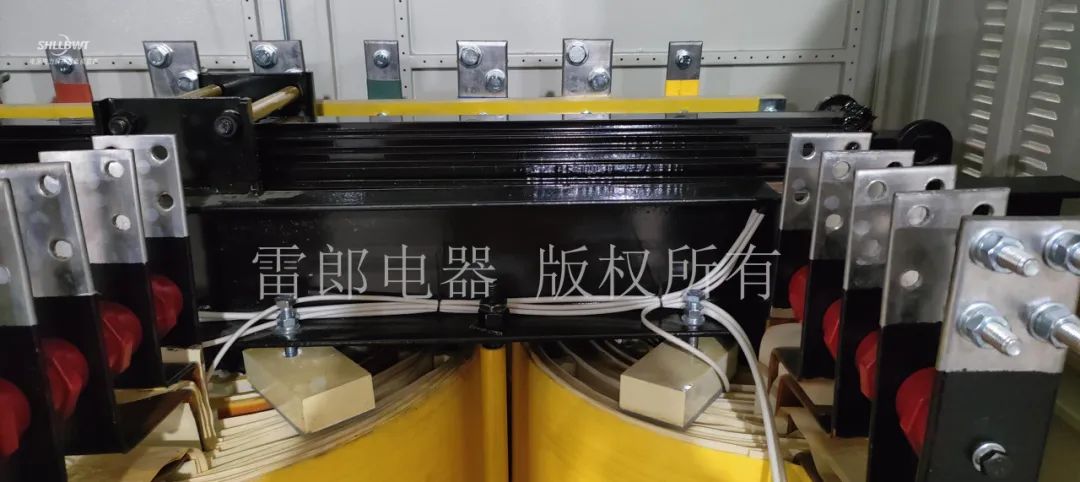

圖：雷郎電器
